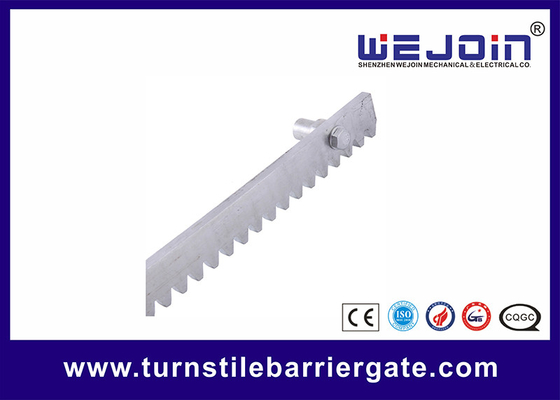

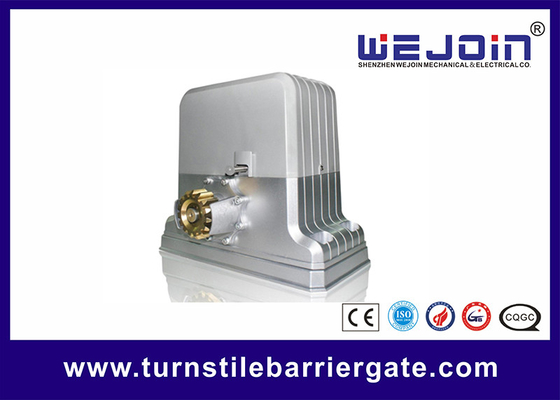

wytrzymały silnik prądu przemiennego do automatycznego przesuwu bramy 1800 kg z zębatką
Profil produktu
Jest to konwencjonalny napęd do bram przesuwnych, z zupełnie nowym designem, zupełnie nową konstrukcją sprzęgła, modnym wyglądem zewnętrznym i nową techniką sterowania, dzięki czemu silnik jest bardziej humanistyczny.
Ponadto zintegrowany projekt elektromechaniczny i opływowy wygląd sprawiają, że nasz produkt wygląda bardziej modnie i elegancko.
Podstawa silnika i jego instalacja
1. Montaż podstawy silnika: ustaw pozycję montażową tacy podstawowej zgodnie z wielkością silnika i wysokością pozycji montażowej zębatki. Następnie Osadź śruby w zaawansowany sposób lub użyj śrub rozprężnych, aby osadzić podstawę w fundamencie cementowym.
2. Jeśli zębatka została już zamontowana, przymocuj silnik do podstawy i przekręć sprzęgło kluczem sprzęgła do pozycji wyłączonej, a następnie ustaw przekładnię silnika w prawo na zębatce, a następnie położenie podstawy może być ustawiony. Zdejmij silnik i zamocuj podstawę.
Instalacja silnika
1.Ustaw silnik na podstawie, zamocuj silnik za pomocą śrub sześciokątnych.
2. Poluzuj cztery śruby na osłonie zewnętrznej i zdejmij osłonę Podłącz przewód zgodnie ze schematem elektrycznym. Po debugowaniu zainstaluj powłokę i napraw ją za pomocą śrub.
Dane Modor
Model | WJKMP202 | |
Napięcie | 220 V ± 10% | 110 V ± 10% |
Częstotliwość | 50 Hz | 60 Hz |
obecny | 2,7A | 5,8 A. |
Napięcie silnika | AC 220 V / 110 V. | |
Kondensator | 20 μf | 60 μf + 14 μf |
Moc wyjściowa | 350 W. | |
Pochłonięta moc | 594 W. | 638 W. |
Moment obrotowy | 35nm | |
Numer trybu | M = 4 | |
Prędkość silnika | 1350 obr./min | 1620 obr./min |
Współczynnik redukcji | 23: 1 | |
Prędkość biegu | 58,5 rpm | 70,2 obr./min |
Szybkość podróży | 11 m / min | 13,2 m / min |
Temperatura pracy | -40 ° C + 55 ° C | |
Temperatura ochrony przed przeciążeniem | 130 ° C | |
Technika motoryczna | Odlew stopu aluminium | |
Zwolnienie ręczne | tak | |
Waga produktu (około) | 10,19 kg | 10,25 kg |
Maksymalna waga bramy | 1800 kg | |
