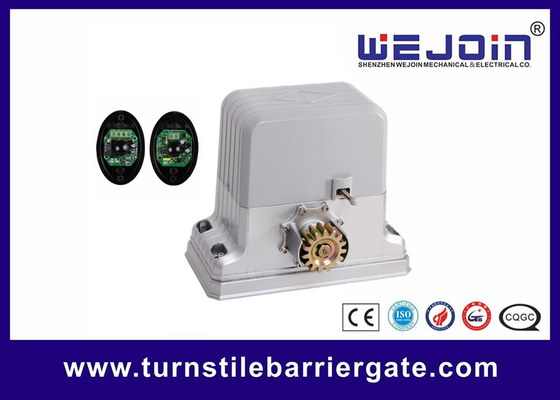

220V AC Heavy Duty Przesuwny silnik bramy Automatyczny elektroniczny miękki start Zatwierdzenie CE
Funkcje
1. Zintegrowana konstrukcja elektromechaniczna
2. Elektroniczny miękki start
3. Cofanie na przeszkodzie
4. Gniazdo fotokomórki na podczerwień
5. Gniazdo lampy alarmowej
6. Sterowanie przewodami i zdalne sterowanie
7. Opóźnienie zamknięcia
8. Czułość cofania regulowana
9. Bus-mastering (różne sposoby działania)
10. Automatyczne rozgrzewanie
Dane elektroniczne
Łagodny start: TAK
Zatrzymaj się na przeszkodzie (regulowana czułość): TAK
Automatyczne rozgrzewanie (w temperaturze zamarzania): TAK
Pilot: 418 MHz (50 m, ok.)
Sterowanie przewodowe: dostępne
Automatyczne zamykanie: TAK
Gniazdo detektora pętli pojazdu: TAK
Gniazdo fotokomórki: TAK
Gniazdo lampki alarmowej: TAK
Dane silnika
Model | WJKMP202 | |
Napięcie | 220 V ± 10% | 110 V ± 10% |
Pochłonięta moc | 594 W. | 638 W. |
Prędkość silnika | 1350 obr./min | 1620 obr./min |
Prędkość biegu | 58,5 rpm | 70,2 obr./min |
Szybkość podróży | 11 m / min | 13,2 m / min |
Waga produktu (około) | 10,19 kg | 10,25 kg |
Maksymalna waga bramy | 1800 kg | |
Instalacja w stojaku
Ustaw przekładnię zębatą w kierunku podłogi. Dopasuj zębatkę zębatki do zębatki silnika. Przymocuj zębatkę do drzwi za pomocą śrub. Popchnij bramę i przesuń ją przez całą trasę Przymocuj koło zębate do bramy po upewnieniu się, że brama przebiega płynnie przez całą trasę
Regał jest zwykle instalowany kawałek po kawałku. Aby uniknąć ditheringu lub blokowania, wyreguluj szczelinę zębatki. Sugerujemy jeden sposób (patrz Ryc. 3): przymocuj stelaż 1 i stelaż po wyregulowaniu dwóch stelaży za pomocą małego stelaża.
Ogłoszenie
1) Napięcie robocze wynosi 10% napięcia znamionowego, użyj regulatora mocy, jeśli znajduje się w obszarze zmiennego napięcia zasilania.
2) Moduł przekładni: M = 4 Skalar przekładni: Z = 15. Proszę użyć odpowiedniego stojaka.
3) Brama powinna być zrównoważona i wypoziomowana. Sprzęt i stojak mogą się dobrze naprawić.
4) Odstęp między biegami powinien być taki, aby operator mógł płynnie się poruszać.
