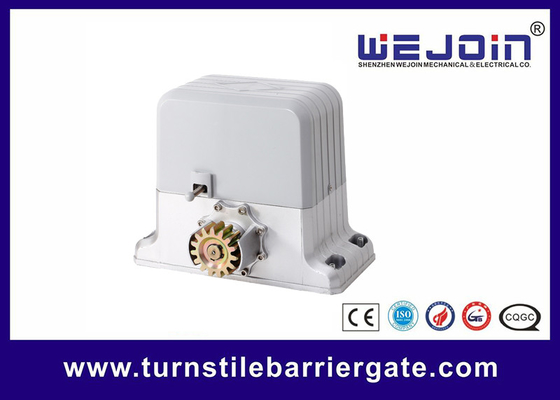

Elektryczne silniki bram sterujących 1800 kg ac do drzwi przesuwnych
Główne cechy
Silnik prądu przemiennego z wbudowanym sterownikiem
Interfejs klawiatury / jednego przycisku
Lampa alarmowa, fotokomórka i interfejs wiązki bezpieczeństwa
Użytkownik może wybrać funkcję automatycznego zamykania
Łagodny start i wolne zatrzymanie (wersja inteligentna, opcjonalnie)
Funkcja automatycznego cofania po uderzeniu w przeszkodę podczas zamykania (wersja inteligentna, opcjonalnie)
Projekt ręcznego zwalniania klucza w przypadku awarii zasilania
Dane techniczne
Model | WJKMP202 | |
Napięcie | 220 V ± 10% | 110 V ± 10% |
Częstotliwość | 50 Hz | 60 Hz |
obecny | 2,7 A. | 5,8 A. |
Napięcie silnika | AC 220 V / 110 V. | |
Kondensator | 20μf | 60μf + 14μf |
Moc wyjściowa | 350 W. | |
Pochłonięta moc | 594 W. | 638 W. |
Podstawa silnika i jego instalacja
1. Montaż podstawy silnika: ustaw pozycję montażową tacy podstawowej zgodnie z wielkością silnika i wysokością pozycji montażowej zębatki. Następnie Osadź śruby w zaawansowany sposób lub użyj śrub rozprężnych, aby osadzić podstawę w fundamencie cementowym.
2. Jeśli zębatka została już zamontowana, przymocuj silnik do podstawy i przekręć sprzęgło kluczem sprzęgła do pozycji wyłączonej, a następnie ustaw przekładnię silnika w prawo na zębatce, a następnie położenie podstawy może być ustawiony. Zdejmij silnik i zamocuj podstawę.
Instalacja w stojaku
Ustaw przekładnię zębatą w kierunku podłogi. Dopasuj zębatkę zębatki do zębatki silnika. Przymocuj zębatkę do drzwi za pomocą śrub. Popchnij bramę i przesuń ją przez całą trasę Przymocuj koło zębate do bramy po upewnieniu się, że brama przebiega płynnie przez całą trasę
Regał jest zwykle instalowany kawałek po kawałku. Aby uniknąć ditheringu lub blokowania, wyreguluj szczelinę zębatki. Sugerujemy jeden sposób (patrz Ryc. 3): przymocuj stelaż 1 i stelaż po wyregulowaniu dwóch stelaży za pomocą małego stelaża
