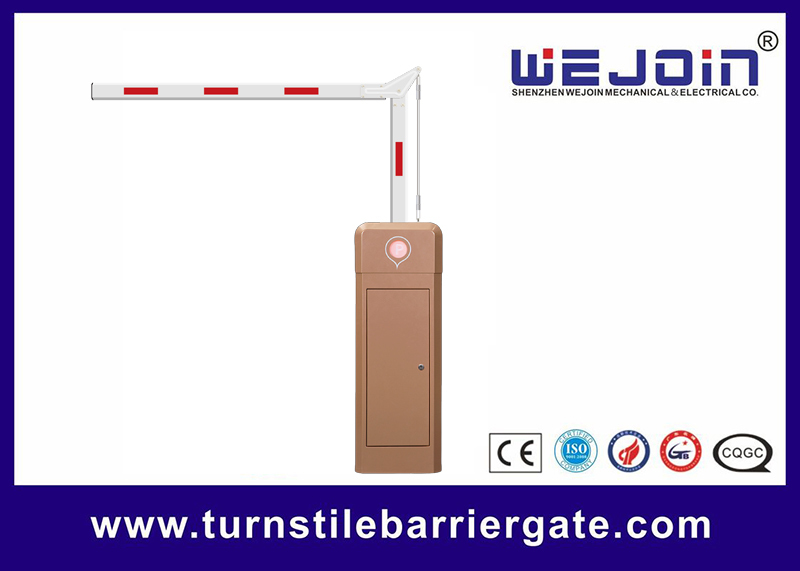

Ładny elektromechaniczny 5m 90 stopniowy składany ramię do automatycznego systemu bariery ramieniowej
Model: WJCB01VF-H, WJCB01VF-I
Prędkość pracy: 1-4S, 2-6S
Typ ramienia: Proste, składane 90°, składane 180°, 2 ogrodzenia, 3 ogrodzenia
Maksymalna długość ramienia: 8M
Napięcie wejściowe: AC100-265V
Częstotliwość: 50/60HZ
Napięcie silnika: DC24V
Stopień ochrony: IP54
Temperatura pracy: -30°C ~ +70°C
MTBF: 6 000 000 razy
Zastosowanie w ruchu drogowym: 24-godzinna nieprzerwana praca
Maksymalna moc silnika: 240W, 180W
Maksymalna prędkość silnika: 500 obr./min, 360 obr./min
Maksymalny moment obrotowy: 280N.m, 320N.m
Wyjaśnienia interfejsu kontrolera bramy barierowej
|
Pozycja |
Wyjaśnienie |
|
Interfejs sterowania przewodowego |
Ten interfejs jest dostępny dla systemu parkingowego, a także dla zewnętrznego kontrolera do sterowania bramą barierową. GÓRA: Zwarcie “GÓRA” i “GND” Dół: Zwarcie “Dół” i “GND” Stop: Zwarcie “Stop” i “GND” |
|
Interfejs anty-zgniatania |
Fotokomórka na podczerwień: ramię podniesie się po zwarciu “interfejsu fotokomórki na podczerwień” i “GND” podczas opuszczania ramienia. Detektor pętli: ramię podniesie się po zwarciu “interfejsu detektora pętli” i “GND” podczas opuszczania ramienia; w pozycji górnej granicy ramię opadnie automatycznie po rozłączeniu tych dwóch interfejsów. |
1. Napęd silnika z regulacją częstotliwości DC, wyposażony w mechanizm połączenia przekładni, sprężynę balansującą, stabilną i niezawodną pracę, żywotność silnika do 6 milionów razy, żywotność sprężyny 500 000 razy.
2. Z funkcją automatycznego cofania w przypadku przeszkody, ramię automatycznie się cofnie, gdy napotka przeszkodę podczas procesu zamykania.
3. Obsługa zewnętrznego radaru, cewki, funkcji anty-zgniatania na podczerwień, wbudowane wyjście zasilania DC 12V, może być używane do zasilania zewnętrznego radaru.
4. Obsługa komunikacji RS485 lub połączenia offline RS485.
5. Opcjonalny moduł Bluetooth, wygodne debugowanie barier za pomocą małych programów.
6. Duży wyświetlacz LCD, angielskie menu wizualne, łatwy wybór funkcji i debugowanie.
7. Możliwość zmiany instalacji lewej i prawej.
