6 s prędkość jazdy dwa wysięgniki ogrodzeniowe długość 4,5 m niesprężynowa brama barierowa
|
Rodzaje barier |
Opis (długość wysięgnika=L, metry=M, sekundy=S) |
|

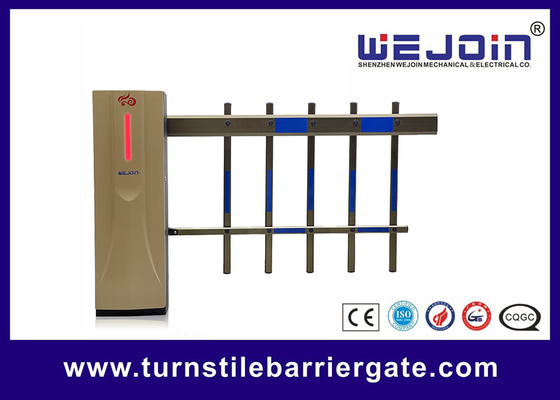

Brama barierowa z wysięgnikiem ogrodzeniowym |
1. Dwupoziomowy, L≤3M, prędkość do 4S. 2. Dwupoziomowy, L≤3,5M, prędkość w górę 5S. 3. Dwupoziomowy, L≤4,5M, prędkość w górę 6S. 4. Trzy poziomy, L≤3M, prędkość do 5S. 5. Trzy poziomy, L≤3,5M, prędkość w górę 6S. |
Podstawowe funkcje bariery wysięgnika:
1. Brak konstrukcji sprężynowej, eliminujący potrzebę poziomowania mechanicznego, bezobsługowy.
2. Dzięki automatycznemu cofaniu w funkcji przeszkody wysięgnik automatycznie cofa się po napotkaniu przeszkód.
3. Obsługuje zewnętrzny radar, wykrywacz pętli, funkcję zapobiegającą rozbiciu fotokomórki na podczerwień i wbudowane wyjście zasilania DC 12 V, które można wykorzystać do zewnętrznego zasilania radaru.
4. Obsługa komunikacji RS485 lub połączenia offline RS485.
5. Zasilanie DC24V jest opcjonalne.
6. Wysięgnik do wyboru w zakresie od 3 do 6 metrów, czas zamykania szlabanu również od 1,8 do 6 sekund.
Instalacja wysięgnika z trzema płotami
Krok 1. Zamocuj płytkę mocującą wysięgnika na wysięgniku za pomocą 2 śrub z łbem sześciokątnym M12*70mm.
Krok 2. Przytrzymaj ręką płytę mocującą, a następnie podnieś wysięgnik pionowo i zamontuj go na uchwycie wysięgnika.Następnie zamontuj kolejno podkładkę płaską, podkładkę sprężystą i nakrętkę M12 na śrubie i dokręć śrubę kluczem.
Krok 3. Przymocuj U-łącznik do osi stożka bariery za pomocą śruby.
Krok 4. Przymocuj dolną prowadnicę do elementu łączącego w kształcie litery U, a następnie odkręć 2-częściowe śruby elementu i wyreguluj je tak, aby ogrodzenie było ustawione prostopadle do podłoża.
