Przegląd projektu

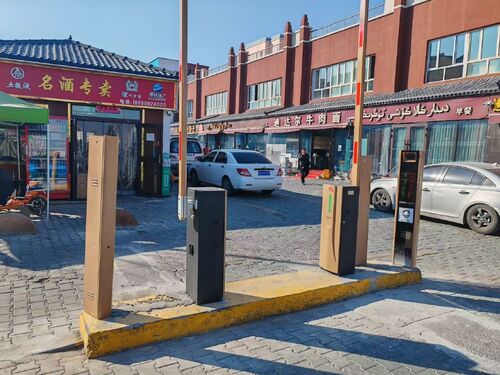

Niniejszy projekt stanowi rozwiązanie do kontroli dostępu pojazdów na publicznym parkingu obsługującym blok handlowy przy ulicy. Szerokość pasa ruchu wynosi 6 metrów. Zainstalowano szlabany E40Pro z prostym ramieniem o długości 6 m, wyposażone w mechanizm bez sprężyn. Obiekt, zlokalizowany na otwartym parkingu przy ulicy, otoczony sklepami i restauracjami, obsługuje samochody osobowe przez cały dzień, ze sporadycznymi szczytami ruchu. Narażony na kurz drogowy i wahania temperatury, sprzęt wymaga wysokiej odporności na warunki atmosferyczne, stabilnego działania długiego ramienia i niskich wymagań konserwacyjnych. Jest zintegrowany z urządzeniami do rozpoznawania tablic rejestracyjnych w celu osiągnięcia bezobsługowego zarządzania.

Specyfikacje sprzętu

• Model szlabanu: E40Pro
• Specyfikacja ramienia: proste ramię 6 m
• Mechanizm rdzenia: mechanizm bez sprężyn, eliminujący tradycyjną konstrukcję sprężyny równoważącej
• Tryb napędu: napęd silnikiem o zmiennej częstotliwości DC
• Prędkość ramienia: regulowana od 3s do 6s
• Temperatura pracy: -30℃～70℃
• Napięcie wejściowe: szerokie napięcie AC100～265V
• Klasa ochrony: IP54, odpowiednia do warunków zewnętrznych na otwartym powietrzu

Kluczowe punkty wdrożenia

1. Wzmocniona podstawa: Aby sprostać wymaganiom momentu obrotowego dla ramienia o długości 6 metrów, na miejscu wykonano poszerzoną i pogrubioną betonową podstawę. Obudowa jest mocowana w wielu punktach za pomocą śrub rozporowych, aby zapewnić stabilność korpusu bez widocznych wibracji podczas podnoszenia długiego ramienia.
2. Montaż ramienia: Proste ramię o długości 6 m wykonane jest ze stopu aluminium o wysokiej wytrzymałości i jest sztywno połączone z wałem wyjściowym mechanizmu za pomocą dedykowanego zespołu ramienia. Parametry równowagi dynamicznej są wstępnie regulowane przed dostawą. Na miejscu nie jest wymagana regulacja sprężyny, a montaż można zakończyć jedynie poprzez zamocowanie ramienia.
3. Integracja systemu: Połączony z terminalami ANPR w celu realizacji automatycznego otwierania przy wjeździe i zwolnienia po zapłaceniu przy wyjeździe. Mechanizm bez sprężyn zapewnia równowagę momentu obrotowego w pełnym zakresie, bez tłumienia zmęczeniowego sprężyny, zapewniając płynniejszą pracę długiego ramienia.
4. Ochrona bezpieczeństwa: Standardowa funkcja odbicia od przeszkody automatycznie podnosi ramię po wykryciu przeszkód podczas zamykania. Obsługuje zewnętrzne czujniki podczerwieni i pętle indukcyjne zapobiegające zgnieceniu, spełniając wymagania kontroli bezpieczeństwa dla szerokich pasów ruchu z długimi ramionami.

Korzyści z eksploatacji projektu

W przypadku konwencjonalnych szlabanów sprężynowych z ramionami o długości 6 metrów, sprężyny są mocno obciążone i szybko się zużywają, wymagając częstej regulacji elastyczności. Długotrwała praca może powodować wibracje ramienia i odchylenia pozycji. E40Pro wykorzystuje mechanizm bez sprężyn, eliminując wrażliwą sprężynę równoważącą i rozwiązując problem zmęczenia sprężyny w przypadku długich ramion, znacznie wydłużając okres bezobsługowy. Proste ramię o długości 6 m w pełni pokrywa wjazd na szeroki pas ruchu, zapobiegając wcinaniu się pojazdów w kolejkę lub przejeżdżaniu na czerwonym świetle. Pasuje do scenariusza szerokiego dostępu na parkingach przy ulicy w centrach handlowych. Po wdrożeniu sprzęt działa stabilnie i płynnie, spełniając całodobowe zapotrzebowanie na kontrolę dostępu na parkingach w dzielnicach handlowych.
