Wrota barierowe E40Pro dla parkingu parku biznesowego

Przegląd projektu

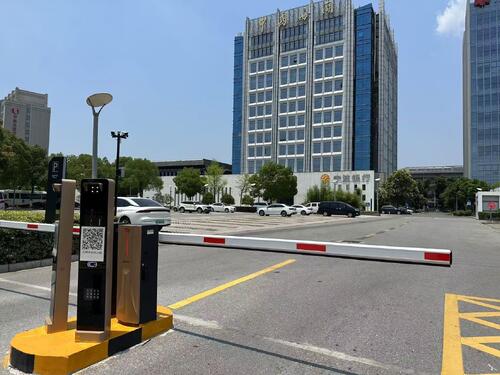

Niniejszy projekt stanowi rozwiązanie do kontroli dostępu na parkingach kompleksu biurowo-administracyjnego. Obiekt posiada wjazdy i wyjazdy o szerokości 4,5 metra. Zainstalowano szlabany E40Pro z prostym ramieniem o długości 4,5 m, wyposażone w mechanizm bez sprężyn. Wjazd znajduje się na otwartym parkingu zewnętrznym. Ruch pojazdów składa się głównie z samochodów osobowych, z natężonym ruchem w godzinach szczytu rannych i wieczornych oraz wysoką częstotliwością otwierania i zamykania. Projekt wymaga stabilnego działania, długoterminowej niezawodności i niskich wymagań konserwacyjnych. Szlabany są zintegrowane z systemami rozpoznawania tablic rejestracyjnych i terminalami płatności kodem QR, co umożliwia bezobsługowy, samoobsługowy dostęp.

Specyfikacje sprzętu

• Model szlabanu: E40Pro
• Specyfikacja ramienia: proste ramię 4,5 m
• Mechanizm rdzenia: mechanizm bez sprężyn, eliminujący tradycyjną konstrukcję sprężyny równoważącej
• Tryb napędu: napęd silnikiem prądu stałego o zmiennej częstotliwości
• Prędkość ramienia: regulowana od 2s do 6s
• Temperatura pracy: -30℃～70℃
• Napięcie wejściowe: szeroki zakres adaptacji napięcia AC100～265V
• Klasa ochrony: IP54, odpowiednia do warunków zewnętrznych

Kluczowe punkty wdrożenia

1. Instalacja fundamentu: Na miejscu wylewany jest betonowy fundament, a obudowa jest mocowana za pomocą śrub rozporowych, aby zapewnić poziome ustawienie korpusu i zmniejszyć wibracje oraz hałas podczas pracy.
2. Montaż ramienia: Proste ramię o długości 4,5 m jest mocno połączone z wałem wyjściowym mechanizmu za pomocą specjalnego złącza ramienia. Limity poziome i pionowe są wstępnie skalibrowane przed dostawą, co nie wymaga skomplikowanych regulacji na miejscu.
3. Integracja systemu: Połączony z urządzeniami ANPR typu „wszystko w jednym” i terminalami płatności kodem QR w celu automatycznego otwierania po rozpoznaniu pojazdu i automatycznego zwalniania po dokonaniu płatności. Mechanizm bez sprężyn osiąga równowagę dynamiczną za pomocą momentu obrotowego silnika, eliminując potrzebę regulacji napięcia sprężyny na miejscu i znacznie skracając czas uruchomienia.
4. Konfiguracja bezpieczeństwa: Standardowa funkcja odbicia od przeszkody automatycznie podnosi ramię w przypadku napotkania przeszkody podczas zamykania. Obsługuje zewnętrzne pętle indukcyjne i czujniki antykolizyjne na podczerwień, zapewniając wielokrotne zabezpieczenie przed uszkodzeniem pojazdu.

Korzyści z eksploatacji projektu

W przypadku konwencjonalnych szlabanów sprężynowych w scenariuszach częstego zatrzymywania i ruszania, sprężyny równoważące są podatne na osłabienie zmęczeniowe i spadek elastyczności, wymagając regularnej regulacji i wymiany, co prowadzi do wysokich kosztów eksploatacji i konserwacji. E40Pro wykorzystuje mechanizm bez sprężyn, eliminując wrażliwe części sprężynowe i zmniejszając punkty zużycia mechanicznego, co znacznie obniża częstotliwość i koszty konserwacji w dłuższej perspektywie. Proste ramię o długości 4,5 m w pełni pokrywa standardową szerokość pasa ruchu. Dzięki napędowi prądu stałego o zmiennej częstotliwości, ramię podnosi się i opuszcza płynnie, bez uderzeń, dostosowując się do skoncentrowanego ruchu w godzinach szczytu w parkach biurowych. Po wdrożeniu parking realizuje w pełni bezobsługowe zarządzanie, poprawiając efektywność ruchu i stabilność działania sprzętu, spełniając wymagania wysokiej jakości zarządzania dostępem w obszarach rządowych i biznesowych.
