Przegląd projektu

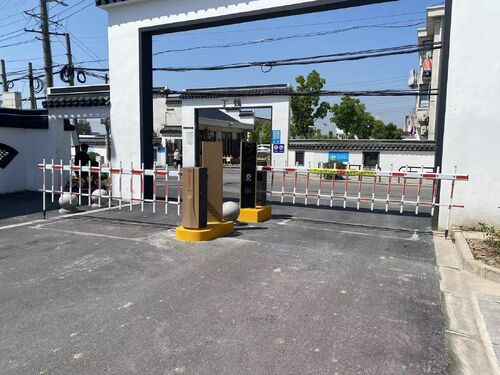

Niniejszy projekt stanowi rozwiązanie do kontroli dostępu pojazdów do głównego wjazdu do osiedla mieszkaniowego w stylu chińskim. Jednopasmowy wjazd o prześwicie 4,5 metra jest wyposażony w inteligentne szlabany E40Pro z ramieniem ogrodzeniowym o długości 4,5 metra, z mechanizmem bez sprężyn. Zlokalizowany przy wjeździe do osiedla o tradycyjnym chińskim stylu architektonicznym, obiekt obsługuje głównie prywatne samochody mieszkańców, z mieszanym ruchem pojazdów niemechanicznych i pieszych. Wjazd jest zintegrowany z budynkiem bramy w stylu chińskim, co wymaga wysokiej koordynacji wyglądu sprzętu, płynnej pracy i niskiej częstotliwości konserwacji. Szlabany są zintegrowane z systemami rozpoznawania tablic rejestracyjnych, aby zapewnić uporządkowany wjazd pojazdów i wzmocnić kontrolę bezpieczeństwa wjazdu.
Specyfikacje sprzętu
- Model szlabanu: E40Pro
- Specyfikacja ramienia: ramię ogrodzeniowe 4,5 m o dwuwarstwowej konstrukcji ramowej
- Mechanizm rdzenia: mechanizm bez sprężyn, eliminujący tradycyjną strukturę sprężyny równoważącej
- Tryb napędu: napęd silnikiem o zmiennej częstotliwości DC
- Prędkość ramienia: regulowana od 3s do 6s
- Temperatura pracy: -30℃～70℃
- Napięcie wejściowe: szerokie napięcie AC100～265V
- Klasa ochrony: IP54, odpowiednia do warunków zewnętrznych na otwartym powietrzu
- Cecha sterowania: wieloprzęsłowa konstrukcja ogrodzenia o silnej zdolności fizycznego blokowania, skutecznie zapobiegająca nielegalnemu przejazdowi pieszych i pojazdów niemechanicznych
Kluczowe punkty wdrożenia
- Instalacja dopasowana do fundamentów: Dopasowując układ budynku bramy w stylu chińskim, na miejscu wylewany jest betonowy fundament, a szafa jest mocowana poziomo za pomocą śrub rozporowych. Układ sprzętu jest skoordynowany ze stylem architektonicznym, nie niszcząc ogólnego krajobrazu osiedla.
- Montaż i uruchomienie ramienia: Ramię ogrodzeniowe o długości 4,5 m jest montowane na miejscu w sekcjach i mocowane do końca wyjściowego mechanizmu za pomocą specjalnych złączy. Parametry równowagi pracy są wstępnie ustawiane przed dostawą. Mechanizm bez sprężyn osiąga równowagę momentu obrotowego za pomocą momentu obrotowego silnika, nie wymagając regulacji napięcia sprężyny na miejscu i zapewniając wygodną, wydajną instalację.
- Integracja z systemem osiedlowym: Połączony z systemem zarządzania pojazdami osiedla i zintegrowany z urządzeniami ANPR w celu automatycznego otwierania dla pojazdów mieszkańców i zarejestrowanego dostępu dla tymczasowych gości. Obsługuje komunikację RS485 w celu połączenia z platformą inteligentnego bezpieczeństwa osiedla w celu scentralizowanego zarządzania wjazdem.
- Wielokrotna ochrona bezpieczeństwa: Standardowa funkcja odbicia od przeszkody automatycznie podnosi ramię po wykryciu oporu podczas zamykania. W połączeniu z detekcją pętli indukcyjnej zapobiegającą zgnieceniu i fizycznym blokowaniem ramienia ogrodzeniowego, tworzy podwójną ochronę, aby uniknąć uszkodzeń spowodowanych kolizją pojazdu i skutecznie zapobiec przejazdowi pieszych i pojazdów niemechanicznych przez bramę.
Korzyści z eksploatacji projektu
W przypadku konwencjonalnych szlabanów równoważonych sprężynami w długoterminowym użytkowaniu osiedlowym, sprężyny równoważące są podatne na zmęczenie i utratę elastyczności, wymagając regularnej regulacji i wymiany, co skutkuje wysokimi kosztami konserwacji. Zwykłe proste ramiona z trudem ograniczają nielegalny przejazd pieszych i pojazdów niemechanicznych, pozostawiając potencjalne zagrożenia bezpieczeństwa. E40Pro wykorzystuje mechanizm bez sprężyn, usuwając konstrukcyjnie wrażliwe elementy sprężynowe, znacznie zmniejszając długoterminową częstotliwość konserwacji i koszty, jednocześnie zapewniając bardziej stabilną pracę. Ramię ogrodzeniowe o długości 4,5 m nie tylko w pełni pokrywa szerokość pasa ruchu, ale także wzmacnia fizyczną kontrolę dostępu, aby dostosować się do scenariuszy mieszanego ruchu w osiedlach. Tymczasem zwięzły wygląd sprzętu dobrze komponuje się ze stylem krajobrazowym osiedla w stylu chińskim.
